Sobre las instalaciones sanitarias

Por Sabuat Urbina.

Está claro que deben tomarse en cuenta al hacer la distribución de locales, los espacios ocupados por los ductos y las tuberías pues es de hacer notar que:

• Existen construcciones que deben proyectarse y construirse de acuerdo a las instalaciones.
• Existen también instalaciones que deben hacerse de acuerdo al tipo de construcción.
• Las dimensiones de los ductos, deben estar de acuerdo, tanto al número como al diámetro y material de las tuberías instaladas.
• Las tuberías soldables se tratan distinto que las roscadas, cada una representa una dificultad especifica o un manejo específico basados en el material, diámetro y disposición de la misma.

La ubicación de ductos es muy importante; obedece tanto al tipo de construcción como de espacios disponibles para tal fin. En los conjuntos habitacionales de cualquier tipo, pasando desde viviendas hasta edificaciones, es menester ubicar las tuberías o ductos alejadas  de los lugares  en donde el ruido de las descargas que se producen continuamente, no afecten a los usuarios adyacentes.

En lugares públicos en donde la concentración de personas son de un número muy considerable, es necesario tener en cuenta lo anterior mencionado, con el fin de que las condiciones sean manejables en cada caso particular.

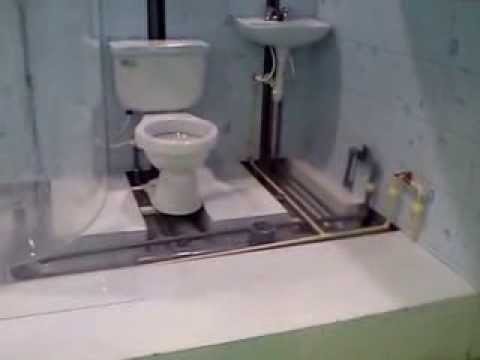

A continuación, un vídeo referente a la ubicación de los ductos en un baño común

Obturadores Hidráulicos:

Los obturadores hidráulicos, son trampas hidráulicas que se instalan en los desagües de los muebles sanitarios y coladera para evitar que los gases y malos olores producidos por la descomposición de las materias orgánicas, salgan al exterior precisamente por donde se usan los diferentes muebles sanitarios.

    Clasificación

Atendiendo primordialmente a su forma, los obturadores se clasifican como;

• Forma P: Para lavabos, fregaderos, mingitorios, o debajo de rejillas tipo  en baterías de regaderas para servicios al público etc.
• Forma S: En forma de cono, en la parte interior de coladeras, de diferentes formas y materiales.

   Diámetros

Dependiendo del mueble o elemento sanitario al que dan servicio, los diámetros de los tubos de desagüe o descarga y de los céspoles o sifones, varian entre los  32, 38, 51, 102 mm de diámetro, etc.

Forma P

Forma S
